ГОСТ 1479-93 Винты установочные с засверленным концом и прямым шлицем классов точности А и В

ГОСТ 1479-93 ВИНТЫ УСТАНОВОЧНЫЕ С засверленным КОНЦОМ И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

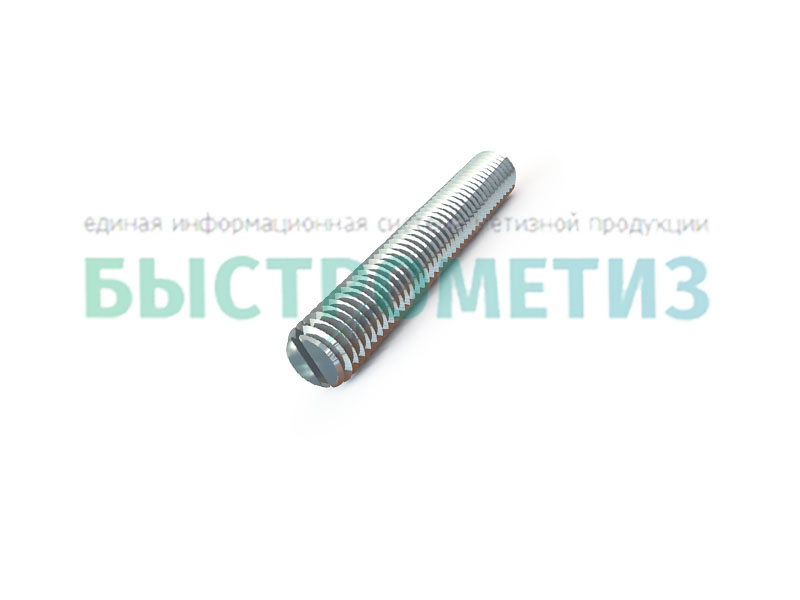

     Винты установочные по ГОСТ 1479-93 – это особый крепеж, он подразумевает засверленный конец изделия, поэтому активно используется в строении станков, а также используется для скрепления деталей в приборостроении. Шлиц такого винта прямой, головка, в сущности, отсутствует, а резьба нанесена по всей длине детали, для того, чтобы можно было вкрутить ее в заранее подготовленное отверстие целиком. Имеется подголовник, который необходим для центрирования детали.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

     Конструкция винта состоит из стержня с конструктивным элементом и наружной нарезкой.

     Материал изготовления: сталь, нержавеющая сталь, латунь, алюминий, бронза.

     Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом, или без покрытия.

ГОСТ 1479-93.pdf

Примеры условных обозначений:

Установочный винт с засверленным концом и прямым шлицем класса точности В, диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт М10-6gх25.14Н ГОСТ 1479-93

Винт
Наименование метиза
М10
Диаметр резьбы
6g
Поле допуска
25
Длина
14Н
Класс прочности
ГОСТ 1479-93
Нормативно-технический документ

Примеры условных обозначений:

Установочный винт с засверленным концом и прямым шлицем класса точности В, диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт М10-6gх25.14Н ГОСТ 1479-93

То же, класса точности А, класса прочности 45Н, из стали 40Х с химическим окисным покрытием, пропитанным маслом:

Винт A. M10-6gx25.45H. 40Х. 05 ГОСТ 1479-93

Винт
Наименование метиза
A
Класс точности
M10
Диаметр резьбы
6g
Поле допуска
25
Длина
45H
Класс прочности
40Х
Марка стали
05
Материал покрытия
ГОСТ 1479-93
Нормативно-технический документ

Примеры условных обозначений:

Установочный винт с засверленным концом и прямым шлицем класса точности В, диаметром резьбы d=10 мм, с полем допуска 6g, длиной l=25 мм, класса прочности 14 Н, без покрытия:

Винт М10-6gх25.14Н ГОСТ 1479-93

То же, из латуни ЛС 59-I, без покрытия:

Винт A. M10-6gx25.32. ЛС 59-1 ГОСТ 1479-93

Винт
Наименование метиза
A
Класс точности
M10
Диаметр резьбы
6g
Поле допуска
25
Длина
32
Материал покрытия
ЛС 59-1
Марка материала
ГОСТ 1479-93
Нормативно-технический документ

ПРИМЕНЕНИЕ

     Винт установочный с засверленным концом и прямым шлицем применяется в приборостроении, в производстве механизмов и других отраслях промышленного сектора.

АНАЛОГИ

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ 1479-93Винт1,6х2В наличии
ГОСТ 1479-93Винт1,6х2,5В наличии
ГОСТ 1479-93Винт1,6х3В наличии
ГОСТ 1479-93Винт1,6х4В наличии
ГОСТ 1479-93Винт1,6х5В наличии
ГОСТ 1479-93Винт1,6х6В наличии
ГОСТ 1479-93Винт1,6х8В наличии
ГОСТ 1479-93Винт2х2,5В наличии
ГОСТ 1479-93Винт2х3В наличии
ГОСТ 1479-93Винт2х4В наличии
ГОСТ 1479-93Винт2х5В наличии
ГОСТ 1479-93Винт2х6В наличии
ГОСТ 1479-93Винт2х8В наличии
ГОСТ 1479-93Винт2х10В наличии
ГОСТ 1479-93Винт2,5х3В наличии
ГОСТ 1479-93Винт2,5х4В наличии
ГОСТ 1479-93Винт2,5х5В наличии
ГОСТ 1479-93Винт2,5х6В наличии
ГОСТ 1479-93Винт2,5х8В наличии
ГОСТ 1479-93Винт2,5х10В наличии
ГОСТ 1479-93Винт2,5х12В наличии
ГОСТ 1479-93Винт3х3В наличии
ГОСТ 1479-93Винт3х4В наличии
ГОСТ 1479-93Винт3х5В наличии
ГОСТ 1479-93Винт3х6В наличии
ГОСТ 1479-93Винт3х8В наличии
ГОСТ 1479-93Винт3х10В наличии
ГОСТ 1479-93Винт3х12В наличии
ГОСТ 1479-93Винт3х14В наличии
ГОСТ 1479-93Винт3х16В наличии
ГОСТ 1479-93Винт3,5х4В наличии
ГОСТ 1479-93Винт3,5х5В наличии
ГОСТ 1479-93Винт3,5х6В наличии
ГОСТ 1479-93Винт3,5х8В наличии
ГОСТ 1479-93Винт3,5х10В наличии
ГОСТ 1479-93Винт3,5х12В наличии
ГОСТ 1479-93Винт3,5х14В наличии
ГОСТ 1479-93Винт3,5х16В наличии
ГОСТ 1479-93Винт3,5х18В наличии
ГОСТ 1479-93Винт3,5х20В наличии
ГОСТ 1479-93Винт4х4В наличии
ГОСТ 1479-93Винт4х5В наличии
ГОСТ 1479-93Винт4х6В наличии
ГОСТ 1479-93Винт4х8В наличии
ГОСТ 1479-93Винт4х10В наличии
ГОСТ 1479-93Винт4х12В наличии
ГОСТ 1479-93Винт4х14В наличии
ГОСТ 1479-93Винт4х16В наличии
ГОСТ 1479-93Винт4х18В наличии
ГОСТ 1479-93Винт4х20В наличии
ГОСТ 1479-93Винт5х5В наличии
ГОСТ 1479-93Винт5х6В наличии
ГОСТ 1479-93Винт5х8В наличии
ГОСТ 1479-93Винт5х10В наличии
ГОСТ 1479-93Винт5х12В наличии
ГОСТ 1479-93Винт5х14В наличии
ГОСТ 1479-93Винт5х16В наличии
ГОСТ 1479-93Винт5х18В наличии
ГОСТ 1479-93Винт5х20В наличии
ГОСТ 1479-93Винт5х22В наличии
ГОСТ 1479-93Винт5х25В наличии
ГОСТ 1479-93Винт6х6В наличии
ГОСТ 1479-93Винт6х8В наличии
ГОСТ 1479-93Винт6х10В наличии
ГОСТ 1479-93Винт6х12В наличии
ГОСТ 1479-93Винт6х14В наличии
ГОСТ 1479-93Винт6х16В наличии
ГОСТ 1479-93Винт6х18В наличии
ГОСТ 1479-93Винт6х20В наличии
ГОСТ 1479-93Винт6х22В наличии
ГОСТ 1479-93Винт6х25В наличии
ГОСТ 1479-93Винт6х28В наличии
ГОСТ 1479-93Винт6х30В наличии
ГОСТ 1479-93Винт8х8В наличии
ГОСТ 1479-93Винт8х10В наличии
ГОСТ 1479-93Винт8х12В наличии
ГОСТ 1479-93Винт8х14В наличии
ГОСТ 1479-93Винт8х16В наличии
ГОСТ 1479-93Винт8х18В наличии
ГОСТ 1479-93Винт8х20В наличии
ГОСТ 1479-93Винт8х22В наличии
ГОСТ 1479-93Винт8х25В наличии
ГОСТ 1479-93Винт8х28В наличии
ГОСТ 1479-93Винт8х30В наличии
ГОСТ 1479-93Винт8х35В наличии
ГОСТ 1479-93Винт8х40В наличии
ГОСТ 1479-93Винт10х10В наличии
ГОСТ 1479-93Винт10х12В наличии
ГОСТ 1479-93Винт10х14В наличии
ГОСТ 1479-93Винт10х16В наличии
ГОСТ 1479-93Винт10х18В наличии
ГОСТ 1479-93Винт10х20В наличии
ГОСТ 1479-93Винт10х22В наличии
ГОСТ 1479-93Винт10х25В наличии
ГОСТ 1479-93Винт10х28В наличии
ГОСТ 1479-93Винт10х30В наличии
ГОСТ 1479-93Винт10х35В наличии
ГОСТ 1479-93Винт10х40В наличии
ГОСТ 1479-93Винт10х45В наличии
ГОСТ 1479-93Винт10х50В наличии
ГОСТ 1479-93Винт12х12В наличии
ГОСТ 1479-93Винт12х14В наличии
ГОСТ 1479-93Винт12х16В наличии
ГОСТ 1479-93Винт12х18В наличии
ГОСТ 1479-93Винт12х20В наличии
ГОСТ 1479-93Винт12х22В наличии
ГОСТ 1479-93Винт12х25В наличии
ГОСТ 1479-93Винт12х28В наличии
ГОСТ 1479-93Винт12х30В наличии
ГОСТ 1479-93Винт12х35В наличии
ГОСТ 1479-93Винт12х40В наличии
ГОСТ 1479-93Винт12х45В наличии
ГОСТ 1479-93Винт12х50В наличии
ГОСТ 1479-93Винт12х55В наличии
ГОСТ 1479-93Винт12х60В наличии
