ОСТ 1 13855-81 Тройники проходные с обжимными гайками

ОСТ 1 13855-81 ТРОЙНИКИ ПРОХОДНЫЕ С ОБЖИМНЫМИ ГАЙКАМИ

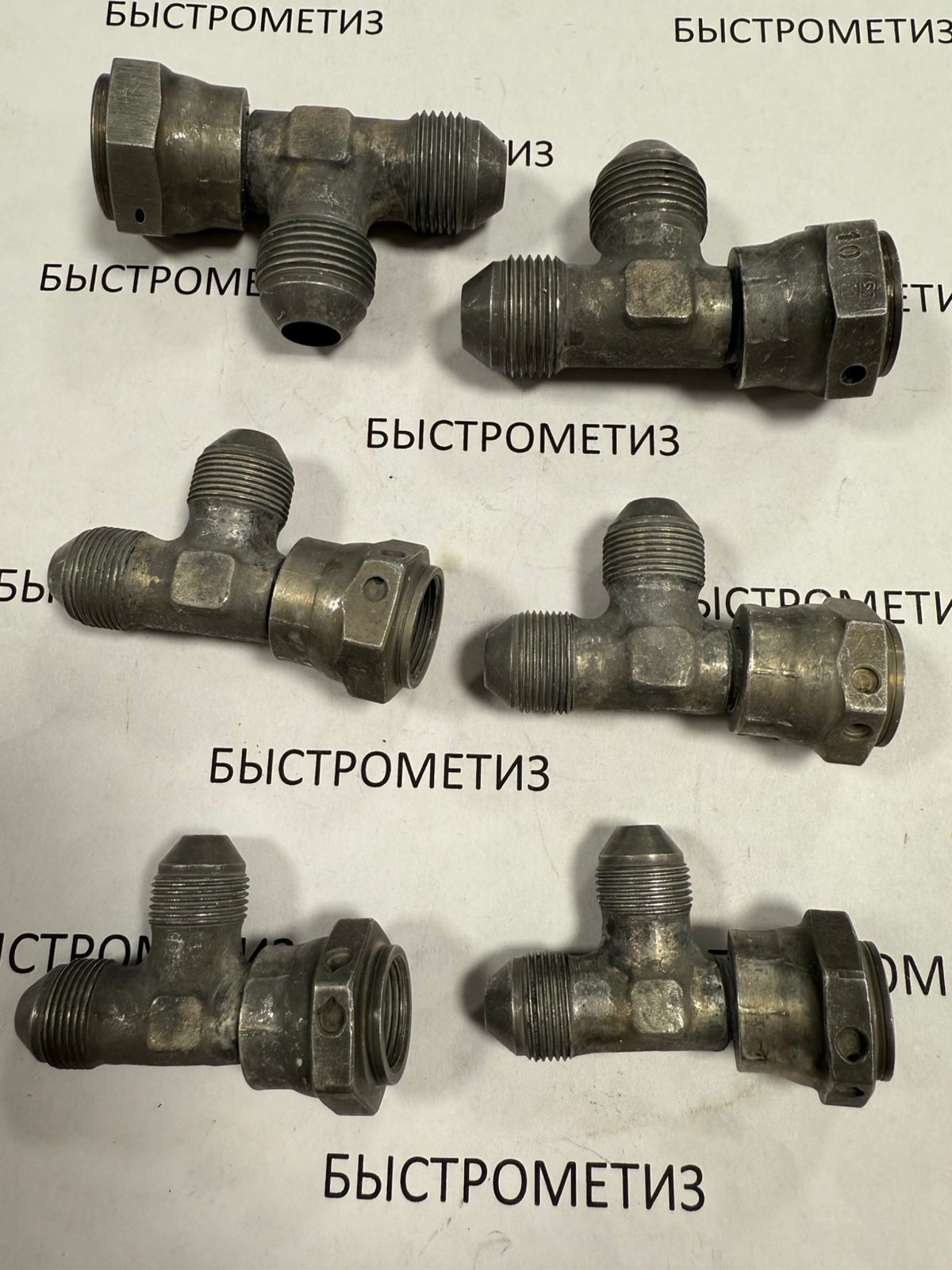

Тройники проходные с обжимными гайками по ОСТ 1 13855-81 – это специальный крепеж, предназначенный для соединений трубопроводов по наружному конусу. Взамен нормалей 5710А-5712А.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

Конструкция тройника проходного состоит из цилиндрического тройника с резьбами и гайки.

Материал изготовления: сталь 30ХГСА.

Материал покрытия: без покрытия.

ОСТ 1 13855-81.pdf

Конструкция исполнения 1

Конструкция исполнения 2

Конструкция исполнения 3

Пример наименования и обозначения проходного тройника исполнения 1 с обжимной гайкой к трубопроводу наружным диаметром Dн=10 мм из алюминиевого сплава:

Тройник проходной с обжимной гайкой 1-10-ОСТ 1 13853-81

То же, из стали 30ХГСА:

Тройник проходной с обжимной гайкой 1-10-ОСТ 1 13855-81

Тройник проходной с обжимной гайкой

Наименование метиза

Исполнение

Наружный диаметр трубы

ОСТ 1 13855-81

Нормативный документ

ПРИМЕНЕНИЕ

Настоящий стандарт распространяется на проходные тройники с обжимными гайками для соединения трубопроводов по наружному конусу.

АНАЛОГИ

Нормаль 5710А-5712А, ОСТ 1 1358-78.

ОСТ/ГОСТ	Нормаль	Наименование	Типоразмер	На складе
ОСТ 1 13855-81	5710А-4	Тройник проходной с обжимной гайкой	1х6	В наличии
ОСТ 1 13855-81	5710А-6	Тройник проходной с обжимной гайкой	1х8	В наличии
ОСТ 1 13855-81	5710А-8	Тройник проходной с обжимной гайкой	1х10	В наличии
ОСТ 1 13855-81	5710А-10	Тройник проходной с обжимной гайкой	1х12	В наличии
ОСТ 1 13855-81	5710А-12	Тройник проходной с обжимной гайкой	1х14	В наличии
ОСТ 1 13855-81	5710А-14	Тройник проходной с обжимной гайкой	1х16	В наличии
ОСТ 1 13855-81	5710А-16	Тройник проходной с обжимной гайкой	1х18	В наличии
ОСТ 1 13855-81	5710А-18	Тройник проходной с обжимной гайкой	1х20	В наличии
ОСТ 1 13855-81	5710А-20	Тройник проходной с обжимной гайкой	1х22	В наличии
ОСТ 1 13855-81	5710А-22	Тройник проходной с обжимной гайкой	1х25	В наличии
ОСТ 1 13855-81	5710А-25	Тройник проходной с обжимной гайкой	1х28	В наличии
ОСТ 1 13855-81	5710А-28	Тройник проходной с обжимной гайкой	1х30	В наличии
ОСТ 1 13855-81	5711А-4	Тройник проходной с обжимной гайкой	2х6	В наличии
ОСТ 1 13855-81	5711А-6	Тройник проходной с обжимной гайкой	2х8	В наличии
ОСТ 1 13855-81	5711А-8	Тройник проходной с обжимной гайкой	2х10	В наличии
ОСТ 1 13855-81	5711А-10	Тройник проходной с обжимной гайкой	2х12	В наличии
ОСТ 1 13855-81	5711А-12	Тройник проходной с обжимной гайкой	2х14	В наличии
ОСТ 1 13855-81	5711А-14	Тройник проходной с обжимной гайкой	2х16	В наличии
ОСТ 1 13855-81	5711А-16	Тройник проходной с обжимной гайкой	2х18	В наличии
ОСТ 1 13855-81	5711А-18	Тройник проходной с обжимной гайкой	2х20	В наличии
ОСТ 1 13855-81	5711А-20	Тройник проходной с обжимной гайкой	2х22	В наличии
ОСТ 1 13855-81	5711А-22	Тройник проходной с обжимной гайкой	2х25	В наличии
ОСТ 1 13855-81	5711А-25	Тройник проходной с обжимной гайкой	2х28	В наличии
ОСТ 1 13855-81	5711А-28	Тройник проходной с обжимной гайкой	2х30	В наличии
ОСТ 1 13855-81	5712А-4	Тройник проходной с обжимной гайкой	3х6	В наличии
ОСТ 1 13855-81	5712А-6	Тройник проходной с обжимной гайкой	3х8	В наличии
ОСТ 1 13855-81	5712А-8	Тройник проходной с обжимной гайкой	3х10	В наличии
ОСТ 1 13855-81	5712А-10	Тройник проходной с обжимной гайкой	3х12	В наличии
ОСТ 1 13855-81	5712А-12	Тройник проходной с обжимной гайкой	3х14	В наличии
ОСТ 1 13855-81	5712А-14	Тройник проходной с обжимной гайкой	3х16	В наличии
ОСТ 1 13855-81	5712А-16	Тройник проходной с обжимной гайкой	3х18	В наличии
ОСТ 1 13855-81	5712А-18	Тройник проходной с обжимной гайкой	3х20	В наличии
ОСТ 1 13855-81	5712А-20	Тройник проходной с обжимной гайкой	3х22	В наличии
ОСТ 1 13855-81	5712А-22	Тройник проходной с обжимной гайкой	3х25	В наличии
ОСТ 1 13855-81	5712А-25	Тройник проходной с обжимной гайкой	3х28	В наличии
ОСТ 1 13855-81	5712А-28	Тройник проходной с обжимной гайкой	3х30	В наличии

Для изготовителей и поставщиков: Добавить мои товары в базу

Для покупателей: Подать заявку на покупку

Наименование	Типоразмер	Материал	Количество, шт	Вес, кг
Тройник проходной с обжимной гайкой ОСТ 1 13855-81 5710А-4
