ОСТ 1 10396-71 Крестовины проходные в сборе

ОСТ 1 10396-71 КРЕСТОВИНЫ ПРОХОДНЫЕ В СБОРЕ

     Крестовины проходные по ОСТ 1 10396-71 – это специальный крепеж, предназначенный для соединения трубопроводов по внутреннему конусу с обжимными гайками. Взамен нормали 6534А.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

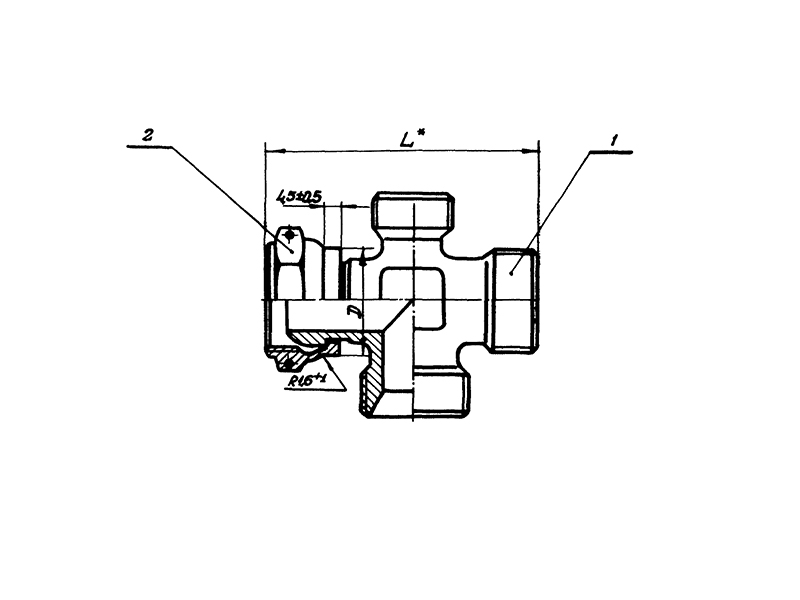

     Конструкция состоит из патрубка с резьбами с четырех сторон и гайки.

     Материал изготовления: сталь 13Х11Н2В2МФ-Ш.

     Материал покрытия: без покрытия.

ОСТ 1 10396-71.pdf

Пример условного обозначения проходной крестовины в сборе к трубопроводу с Dн 14 мм из стали марки 30ХГСА:

Крестовина проходная 14-ОСТ 1 10395-71

То же, из стали марки 13Х11Н2В2МФ-Ш:

Крестовина проходная 14-ОСТ 1 10396-71

Крестовина проходная
Наименование метиза
14
Наружный диаметр трубы Dн
ОСТ 1 10396-71
Нормативно-технический документ

ПРИМЕНЕНИЕ

     Настоящий стандарт распространяется на крестовины проходные в сборе, предназначенные для соединений трубопроводов по внутреннему конусу.

АНАЛОГИ

Нормаль 6534А.

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ОСТ 1 10396-716534АКрестовина проходная6В наличии
ОСТ 1 10396-716534АКрестовина проходная8В наличии
ОСТ 1 10396-716534АКрестовина проходная10В наличии
ОСТ 1 10396-716534АКрестовина проходная12В наличии
ОСТ 1 10396-716534АКрестовина проходная14В наличии
ОСТ 1 10396-716534АКрестовина проходная16В наличии
ОСТ 1 10396-716534АКрестовина проходная18В наличии
ОСТ 1 10396-716534АКрестовина проходная20В наличии
ОСТ 1 10396-716534АКрестовина проходная22В наличии
ОСТ 1 10396-716534АКрестовина проходная25В наличии
ОСТ 1 10396-716534АКрестовина проходная28В наличии
ОСТ 1 10396-716534АКрестовина проходная30В наличии

Для изготовителей и поставщиков: Добавить мои товары в базу

Для покупателей: Подать заявку на покупку

НаименованиеТипоразмерМатериалКоличество, штВес, кг
Крестовина проходная ОСТ 1 10396-71 6534А
