ОСТ 1 10400-71 КРЕСТОВИНЫ ПЕРЕХОДНЫЕ В СБОРЕ
Крестовины переходные по ОСТ 1 10400-71 – это специальный крепеж, предназначенный для соединения трубопроводов по внутреннему конусу с обжимными гайками. Взамен нормали 6538А.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

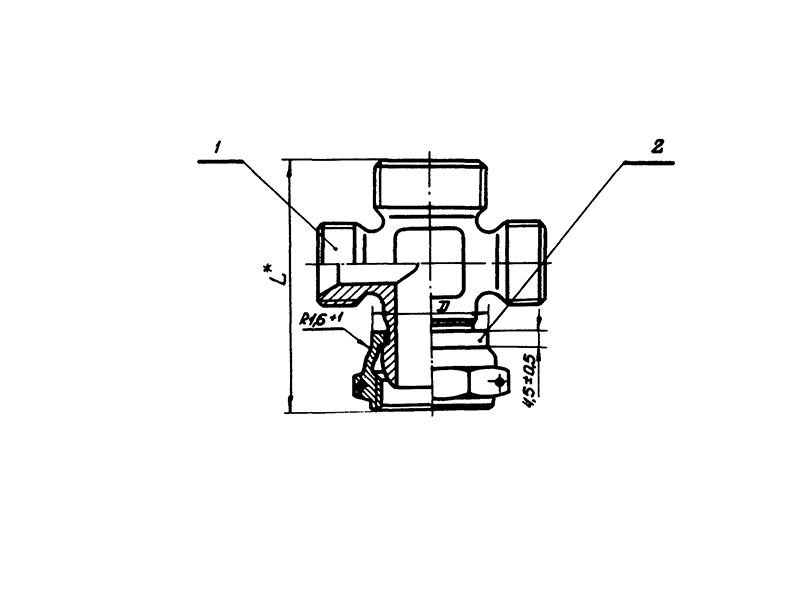

Конструкция состоит из патрубка с резьбами с четырех сторон и гайки.
Материал изготовления: сталь 13Х11Н2В2МФ-Ш.
Материал покрытия: без покрытия.
Пример условного обозначения переходной крестовины в сборе к трубопроводам с Dн 12 и Dн1 18 мм из стали марки 30ХГСА:
Крестовина переходная 12-18-ОСТ 1 10399-71
То же, из стали марки 13Х11Н2В2МФ-Ш:
Крестовина переходная 12-18-ОСТ 1 10400-71
ПРИМЕНЕНИЕ
Настоящий стандарт распространяется на крестовины переходные в сборе, предназначенные для соединений трубопроводов по внутреннему конусу.
АНАЛОГИ
Нормаль 6538А.
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 6х8 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 6х10 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 8х10 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 8х12 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 8х14 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 10х12 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 10х14 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 10х16 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 12х14 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 12х16 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 12х18 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 14х16 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 14х18 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 14х20 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 16х18 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 16х20 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 18х20 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 18х22 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 20х22 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 20х25 | В наличии |
| ОСТ 1 10400-71 | 6538А | Крестовина переходная | 22х28 | В наличии |
