ОСТ 1 13893-81 КРЕСТОВИНЫ ПРОХОДНЫЕ
Крестовины проходные по ОСТ 1 13893-81 – это специальный крепеж, предназначенный для соединения трубопроводов по наружному конусу с обжимными гайками. Взамен нормали 5734А.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

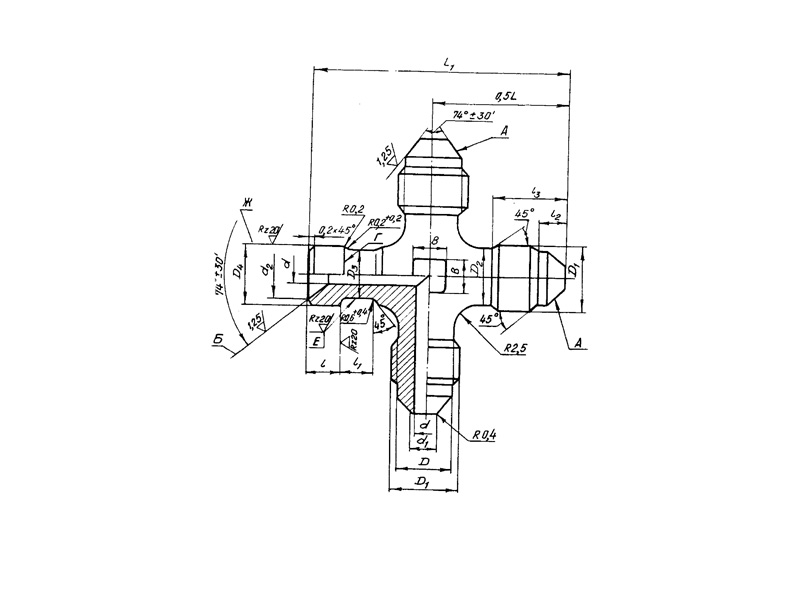

Конструкция крестовины состоит из патрубка с резьбами с трех сторон и гайки.
Материал изготовления: сталь 30ХГСА.
Материал покрытия: Кд9.фос.окс.
Пример наименования и обозначения проходной крестовины к трубопроводу наружным диаметром Dн=6мм из алюминиевого сплава:
Крестовина проходная 6-ОСТ 1 13891-81
То же, из стали ЗОХГСА:
Крестовина проходная 6-ОСТ 1 13893-81
ПРИМЕНЕНИЕ
Данные крестовины используются во многих отраслях промышленности.
АНАЛОГИ
ОСТ 1 13063-78.
Нормаль 5734А.
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 1 13893-81 | 5734А-4 | Крестовина проходная | 6 | В наличии |
| ОСТ 1 13893-81 | 5734А-6 | Крестовина проходная | 8 | В наличии |
| ОСТ 1 13893-81 | 5734А-8 | Крестовина проходная | 10 | В наличии |
| ОСТ 1 13893-81 | 5734А-10 | Крестовина проходная | 12 | В наличии |
| ОСТ 1 13893-81 | 5734А-12 | Крестовина проходная | 14 | В наличии |
| ОСТ 1 13893-81 | 5734А-14 | Крестовина проходная | 16 | В наличии |
| ОСТ 1 13893-81 | 5734А-16 | Крестовина проходная | 18 | В наличии |
| ОСТ 1 13893-81 | 5734А-18 | Крестовина проходная | 20 | В наличии |
| ОСТ 1 13893-81 | 5734А-20 | Крестовина проходная | 22 | В наличии |
| ОСТ 1 13893-81 | 5734А-22 | Крестовина проходная | 25 | В наличии |
| ОСТ 1 13893-81 | 5734А-25 | Крестовина проходная | 28 | В наличии |
| ОСТ 1 13893-81 | 5734А-28 | Крестовина проходная | 30 | В наличии |
Для изготовителей и поставщиков: Добавить мои товары в базу
Для покупателей: Подать заявку на покупку
| Наименование | Типоразмер | Материал | Количество, шт | Вес, кг |
| Крестовина проходная ОСТ 1 13893-81 5734А-4 |
