Колодки шинные ОСТ 92-8743-76

КОЛОДКИ ШИННЫЕ ОСТ 92-8743-76

Настоящий стандарт распостраняется на детали и сборочные еденицы шинных колодок ,применяемых для внутриблочного электрического монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

технические требования к деталям ,изготавливаемым из пресовочных материалов по ОСТ 92-1616-74.

Материал изготовления АГ-4В, ДСВ-2-РМ-марки О и ДСВ-2-Р-2М марки Л

При клепке шин к колодкам допускается диаметр замыкающей головки выполнять с минимальным размером 2,5мм.

Для расшифровки колодок далее; первые числа означают порядковый номер деталей (сборочных едениц), а вторые числа (через тире у колодок шинных и у шин) указывают колличество лепестков.

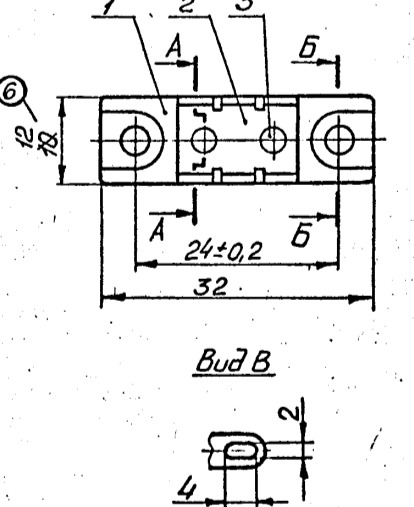

Колодки шинные ОСТ 92-8743-76- состоят из корпуса на которой крепяться электрические шины.
