ОСТ5Р.6070-74 Наконечники кабельные судовые для электрооборудования и аппаратуры

ОСТ5Р.6070-74 НАКОНЕЧНИКИ КАБЕЛЬНЫЕ судовые для электрооборудования и аппаратуры

Настоящий стандарт распространяется на кабельные наконечники, предназначенные для оконцевания токоведущих медных жил кабелей и проводов с целью подключения их к контактам судового электрооборудования и аппаратуры.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

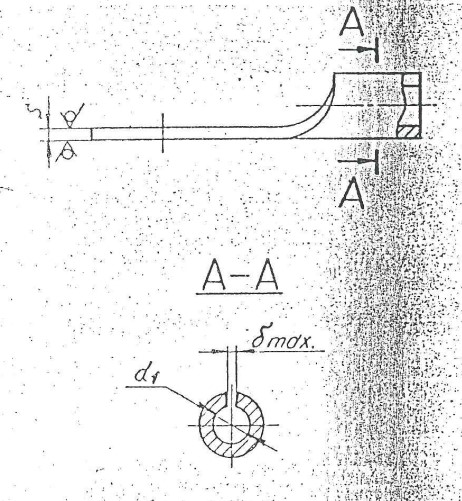

Стандарт устанавливает конструкцию и размеры наконечников для жил кабелей и проводов сечением:

от 0,35 до 70 и 400мм2, соединяемых пайкой;

от 0,75 до 2,5мм2, соединяемых электродуговой сваркой;

от 0,35 до 1,5мм2, соединяемых опрессовкой.

Материал изготовления:

Исполнение ПГ (для жил сечением 400мм2) - томпак марки Л96

Исполнение ПР - Пруток медный марки М1

Исполнение ПГ,ПК, ПВ, СГ, СУ, ОГ, ОК, ОВ, ОГУ, ОКУ - медная лента для электротехнических целей марки М1.

Материал покрытия: наконечники должны иметь защитное покрытие сплавом олово-висмут.

ОСТ5Р.6070-74.pdf
