ГОСТ 19315-98 Хомуты тройные для центробежных изложниц.

ГОСТ 19315-98 Хомуты тройные для центробежных изложниц

Хомуты двойные по ГОСТ 19315-98 - это специальный крепеж, так как его конструкция заключается в трех половинах металического кольца с петлями по краям, ими можно крепить заики-щеколд к изложнице.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

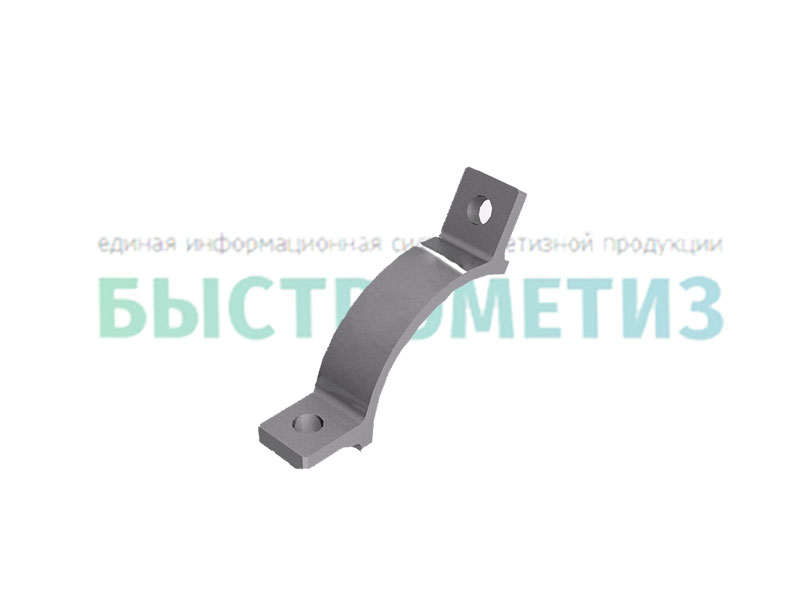

Конструкция хомута состоит из трех половин кольца с ушами по краям.

Материал изготовления должен быть из сталь марки 35Л.

Соответствие типоразмера геометрическим характеристикам:

Обозначение хомутов	D	A	l
0559-0211	140	100	120
0559-0212	150	105	125
0559-0213	160	110	130
0559-0214	170	115	135
0559-0215	190	125	145
0559-0216	210	135	155
0559-0217	230	145	165
0559-0201	250	155	175
0559-0202	270	165	185
0559-0203	300	180	200
0559-0204	330	195	210
0559-0205	360	210	230
0559-0206	410	235	255
0559-0207	430	245	265
0559-0208	450	255	275
0559-0209	510	285	305
0559-0210	560	310	330

ГОСТ 19315-98.pdf

Пример условного обозначения тройного хомута размером 140 мм

Расшифровка обозначения: Хомут тройной 0559-0211 ГОСТ 19315-98

Хомут тройной

Наименование метиза

0559-0211

Типоразмер

ГОСТ 19315-98

Нормативно-технический документ

ПРИМЕНЕНИЕ

Данные хомуты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении, где такие хомуты используют для применяемые в центробежных изложницах для крепления замков-щеколд к изложнице.
