ОСТ В3-1939-91 БИРКИ МАРКИРОВОЧНЫе металлические
Настоящий стандарт распространяется на металлический бирки, применяемые для маркировки электрических кабелей и проводов диаметром от 5 до 52мм, используемых в изделиях комплексов наземного оборудования.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Конструкция бирки состоит из металлической пластины.
Материал изготовления: лист х/к Б-ПН-0-0,5 ГОСТ 19904/К270В5-П-Г-08 ГОСТ 16523, лист АМг2М/АМцМ/АД1М-0,5 ГОСТ 21631
Материал покрытия: Ц9.хр, Кд9.хр, Хим.пас., Ан.Окс.хром, без покрытия.

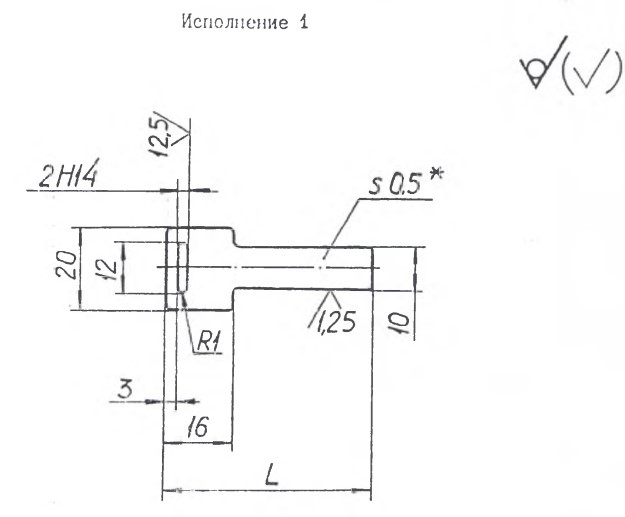

Пример условного обозначения бирки исполнения 1 длиной L=40мм из стали (01) с покрытием Ц9.хр.:
Бирка 1-40-01 Ц9.хр ОСТ В3-1939-91
То же, из алюминиевого сплава (02) с покрытием Хим.Окс.:
Бирка 1-40-02 Хим.Окс ОСТ В3-1939-91
Пример условного обозначения бирки исполнения 2 с размерами l2=8мм и L=40мм из стали (01) с покрытием Ц9.хр.:
Бирка 2-8-40-01 Ц9.хр ОСТ В3-1939-91
То же, из алюминиевого сплава (02) с покрытием Хим.Окс.:
Бирка 2-8-40-02 Хим.Окс ОСТ В3-1939-91
Пример условного обозначения бирки исполнения 3 длиной L=50мм из стали (01) с покрытием Ц9.хр.:
Бирка 3-50-01 Ц9.хр ОСТ В3-1939-91
То же, из алюминиевого сплава (02) с покрытием Хим.Окс.:
Бирка 3-50-02 Хим.Окс ОСТ В3-1939-91
ПРИМЕНЕНИЕ
Данные бирки используются во многих отраслях промышленности.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ В3-1939-91 | Бирка | 1х5х32 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х6х32 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х7х40 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х8х40 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х9х50 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х10х50 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х11х56 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х13х63 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х15х71 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х18х80 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х21х90 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х24х100 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х27х110 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х30х125 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х35х140 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х40х160 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х46х180 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 1х52х200 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 2х8х40 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 2х15х40 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 2х8х80 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 2х15х80 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 2х12х140 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 2х15х140 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 2х15х200 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х5х30 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х7х35 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х8х40 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х9х45 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х10х50 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х13х60 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х15х70 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х18х80 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х21х90 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х24х100 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х27х110 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х30х120 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х33х130 | В наличии | |
| ОСТ В3-1939-91 | Бирка | 3х35х140 | В наличии |
