ОСТ 92-9618-82 Трубопроводы с законцовками высадными. Кольца подкладные из нержавеющих сталей

ОСТ 92-9618-82 КОЛЬЦА ПОДКЛАДНЫЕ ИЗ НЕРЖАВЕЮЩИХ СТАЛЕЙ

Настоящий стандарт распространяется на подкладные кольца для трубопроводов с законцовками высадными из нержавеющих сталей и устанавливает конструкцию и размеры подкладных колец.

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

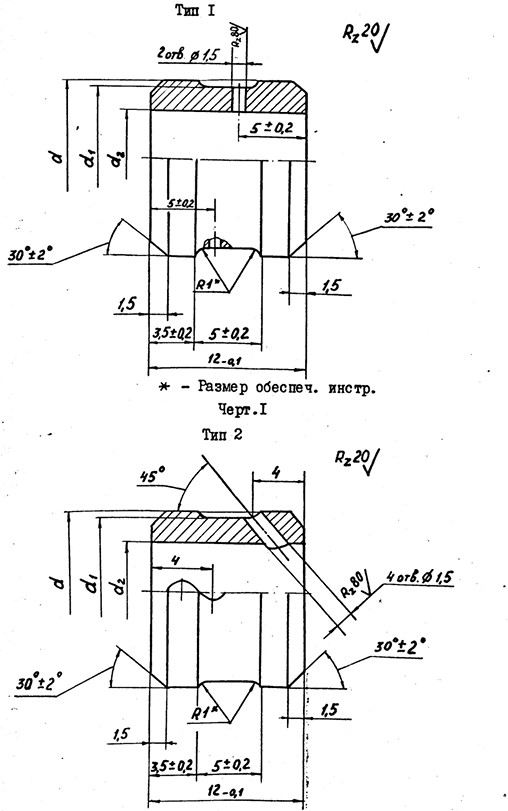

Конструкция состоит из трубчатого корпуса. Настоящий стандарт предусматривает 10 типов конструктивных исполнений подкладных колец для сварки трубопроводов с условным проходом от 4 до 40мм.

Материал изготовления: 12Х18Н10Т, 12Х21Н5Т.

Материал покрытия: без покрытия.

ОСТ 92-9618-82.pdf

Пример условного обозначения подкладного кольца типа 2 с условным проходом 6мм из стали 12Х18Н10Т-ВД по ТУ 14-1-3581-83:

Кольцо 2-6-1 ОСТ 92-9618-82

Кольцо

Наименование метиза

Тип

Размер условного прохода

Обозначение материала изготовления

ОСТ 92-9618-82

Нормативно-технический документ

ПРИМЕНЕНИЕ

Данные подкладные кольца применяются во многих отраслях промышленности. Каждый тип применяется для сварки трубопроводов с разной толщиной стенки и разными законцовками высадными.

АНАЛОГИ

ОСТ/ГОСТ	Нормаль	Наименование	Типоразмер	На складе
ОСТ 92-9618-82		Кольцо	4	В наличии
ОСТ 92-9618-82		Кольцо	6	В наличии
ОСТ 92-9618-82		Кольцо	8	В наличии
ОСТ 92-9618-82		Кольцо	10	В наличии
ОСТ 92-9618-82		Кольцо	12	В наличии
ОСТ 92-9618-82		Кольцо	14	В наличии
ОСТ 92-9618-82		Кольцо	16	В наличии
ОСТ 92-9618-82		Кольцо	18	В наличии
ОСТ 92-9618-82		Кольцо	20	В наличии
ОСТ 92-9618-82		Кольцо	22	В наличии
ОСТ 92-9618-82		Кольцо	24	В наличии
ОСТ 92-9618-82		Кольцо	26	В наличии
ОСТ 92-9618-82		Кольцо	28	В наличии
ОСТ 92-9618-82		Кольцо	30	В наличии
ОСТ 92-9618-82		Кольцо	32	В наличии
ОСТ 92-9618-82		Кольцо	34	В наличии
ОСТ 92-9618-82		Кольцо	36	В наличии
ОСТ 92-9618-82		Кольцо	38	В наличии
ОСТ 92-9618-82		Кольцо	40	В наличии
