НОРМАЛЬ 3097А БОЛТЫ С НАПРАВЛЯЮЩИМ КОНУСОМ И ПОТАЙНОЙ ГОЛОВКОЙ УГЛОМ 90ГР И КРЕСТООБРАЗНЫМ ШЛИЦЕМ

     Болты с направляющим конусом по нормали 3097А – это специальный крепеж, так как им можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными и в ответную часть крепления). Для более прочного соединения могут применяться шайбы (гроверы).

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

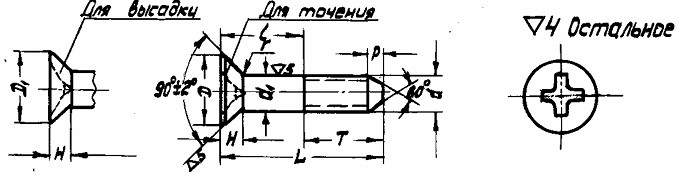

     Конструкция болта состоит из головки с крестообразным шлицем и цилиндрического стержня с резьбой и направляющим конусом.

     Материал изготовления: сталь 30ХГСА, резьба по 257АТ, класс точности 2. Веса по 5АР.

     Материал покрытия: d<=8 -цинкование, d=10 - кадмирование.
