ГОСТ 7796-70 Болты с шестигранной уменьшенной головкой класса точности В
Болты ГОСТ 7796-70 - это крепеж, который используют для крепления металлических конструкций, резьба идет стержню им можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).
Конструкция и технические особенности

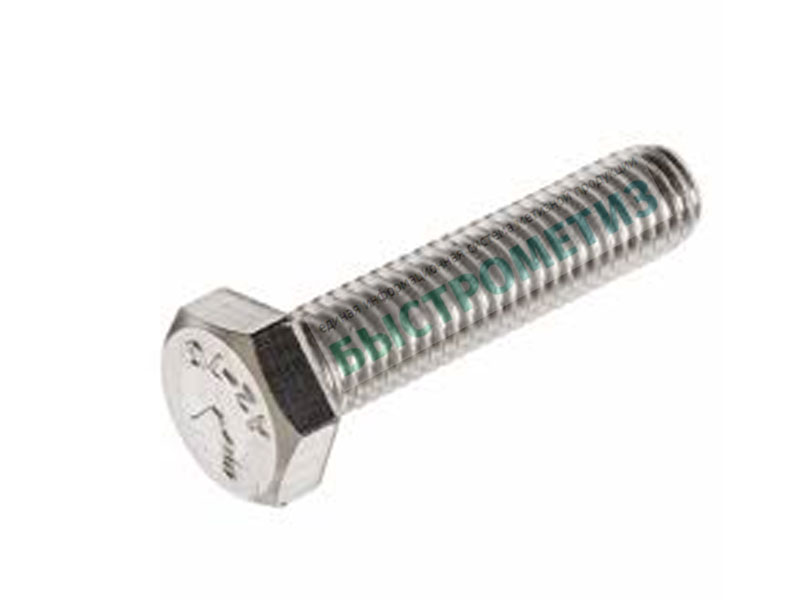

Конструкция болта состоит из уменьшенной шестигранной головки и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены В.
Материал изготовления должен иметь класс прочности 5.6; 5.8; 8.8; 10.9; 12.9. Это может быть, как обычная и нержавеющая сталь, так и алюминий, полиамид PA 6.6, латунь, сплавы цветных металлов.
Для использования болтов в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.
Пример услвного обозначенния олта исполнения 1 с димаметром резьбы 12 мм, длиной 60 мм, с крупным шагом резьбы с полем допуска 6g, класса прочности 5.8, без покрытия:
Изменение в конструкции метиза от первого типа исполнения.
М12
Диаметр резьбы
Наружный диаметры резьбы болта.
1,25
Шаг резьбы 1,25
Шаг резьбы — расстояние между одноимёнными боковыми сторонами профиля, измеряется в мм, в долях дюйма или числом ниток на дюйм — это знаменатель обыкновенной дроби, числитель которой является дюймом.
6g
Поле допуска 6g
Поле допуска - поле, ограниченное наи¬большим и наименьшим предельными разме¬рами и определяемое величиной допуска.
60
Длина
Геометрическая величина характеризующая длину.
109
Класс прочности 10.9
Класс прочности - установленное стандартом нормируемое значение физического или условного предела текучести стали.
40Х
Марка стали 40Х
Марка материала метиза сталь 40Х
016
Цинковое покрытие код 01, толщина 6 мкм
Цинковое покрытие с хроматированием, код 01, толщиной 6 мкм.
ГОСТ 7796-70
Нормативно-технический документ
Документ устанавливающий конструкцию и размеры.
Применение
Данные болты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и строительстве, где такие болты используют для надежного крепления деталей и металлических конструкций.
