ГОСТ 10337-80 Винты с цилиндрической головкой и сферой невыпадающие класса точности В.

ГОСТ 10337-80 Винты с цилиндрической головкой и сферой невыпадающие класса точности В

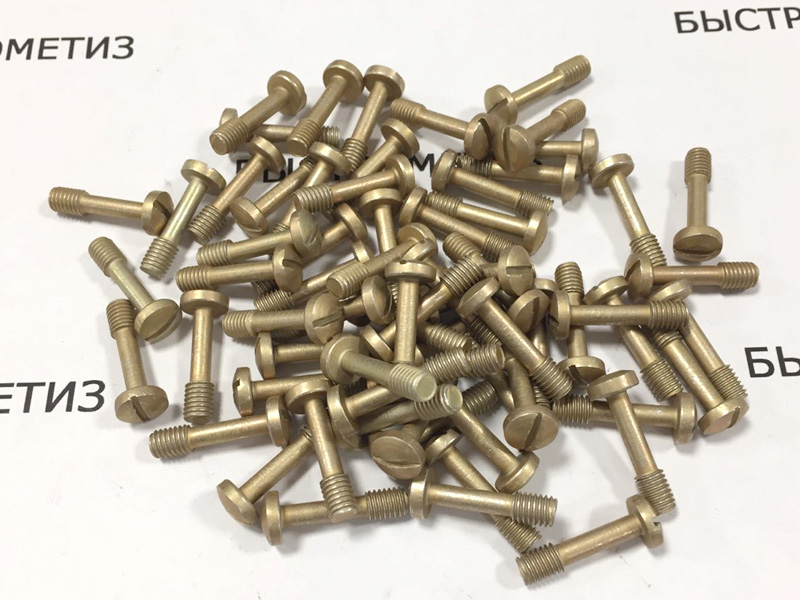

     Винты ГОСТ 10337-80 - это специальный крепеж, так как имеют цилиндрическую головку и сферу, позволяющую им не выпадать из отверстия, ими можно соединять сразу несколько деталей, закрепляться в тело крепежной детали.

Конструкция и технические особенности

     Конструкция винта состоит из цилиндрической головки и сферы и резьбой на стержне.

     Материал изготовления: сталь, латунь.

     Материал покрытия: Ц.хр., без покрытия.

Винт ГОСТ 10337-80.pdf

Пример условного обозначения винта исполнения 1 диаметром резьбы 8 мм, с полем допуска 6g, длиной 25 мм, класса прочности 5.8, без покрытия:

Винт M8-6gх25.58 ГОСТ 10337-80

Винт
Наименование метиза
М8
Диаметр
6g
Поле допуска
25
Длина
58
Класс прочности 5.8
ГОСТ 10337-80
Нормативно-технический документ

То же, исполнения 2, класса прочности 8.8, из стали марки 35Х, с цинковым покрытием толщиной 9 мкм, хроматированным:

Винт 2M8-6gх25.88.35X.019 ГОСТ 10337-80

Винт
Наименование метиза
2
Исполнения
М8
Диаметр
6g
Поле допуска
25
Длина
88
Класс прочности 8.8
35Х
Марка материала
019
Покрытие
ГОСТ 10337-80
Нормативно-технический документ

ПРИМЕНЕНИЕ

     Данные винты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и приборостроении, где такие винты используют для надежного крепления, соединение деталей и металлических конструкций.

АНАЛОГИ

DIN 7964.pdf

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ 10337-80ВинтМ2,5х6В наличии
ГОСТ 10337-80ВинтМ2,5х8В наличии
ГОСТ 10337-80ВинтМ2,5х10В наличии
ГОСТ 10337-80ВинтМ2,5х12В наличии
ГОСТ 10337-80ВинтМ2,5х14В наличии
ГОСТ 10337-80ВинтМ2,5х16В наличии
ГОСТ 10337-80ВинтМ2,5х18В наличии
ГОСТ 10337-80ВинтМ3х6В наличии
ГОСТ 10337-80ВинтМ3х8В наличии
ГОСТ 10337-80ВинтМ3х10В наличии
ГОСТ 10337-80ВинтМ3х12В наличии
ГОСТ 10337-80ВинтМ3х14В наличии
ГОСТ 10337-80ВинтМ3х16В наличии
ГОСТ 10337-80ВинтМ3х18В наличии
ГОСТ 10337-80ВинтМ3х20В наличии
ГОСТ 10337-80ВинтМ3х22В наличии
ГОСТ 10337-80ВинтМ3х25В наличии
ГОСТ 10337-80ВинтМ3х28В наличии
ГОСТ 10337-80ВинтМ3х32В наличии
ГОСТ 10337-80ВинтМ3х36В наличии
ГОСТ 10337-80ВинтМ3х40В наличии
ГОСТ 10337-80ВинтМ3х45В наличии
ГОСТ 10337-80ВинтМ3х50В наличии
ГОСТ 10337-80ВинтМ3х55В наличии
ГОСТ 10337-80ВинтМ3х60В наличии
ГОСТ 10337-80ВинтМ4х8В наличии
ГОСТ 10337-80ВинтМ4х10В наличии
ГОСТ 10337-80ВинтМ4х12В наличии
ГОСТ 10337-80ВинтМ4х14В наличии
ГОСТ 10337-80ВинтМ4х16В наличии
ГОСТ 10337-80ВинтМ4х18В наличии
ГОСТ 10337-80ВинтМ4х20В наличии
ГОСТ 10337-80ВинтМ4х22В наличии
ГОСТ 10337-80ВинтМ4х25В наличии
ГОСТ 10337-80ВинтМ4х28В наличии
ГОСТ 10337-80ВинтМ4х32В наличии
ГОСТ 10337-80ВинтМ4х36В наличии
ГОСТ 10337-80ВинтМ4х40В наличии
ГОСТ 10337-80ВинтМ4х45В наличии
ГОСТ 10337-80ВинтМ4х50В наличии
ГОСТ 10337-80ВинтМ4х55В наличии
ГОСТ 10337-80ВинтМ4х60В наличии
ГОСТ 10337-80ВинтМ5х10В наличии
ГОСТ 10337-80ВинтМ5х12В наличии
ГОСТ 10337-80ВинтМ5х14В наличии
ГОСТ 10337-80ВинтМ5х16В наличии
ГОСТ 10337-80ВинтМ5х18В наличии
ГОСТ 10337-80ВинтМ5х20В наличии
ГОСТ 10337-80ВинтМ5х22В наличии
ГОСТ 10337-80ВинтМ5х25В наличии
ГОСТ 10337-80ВинтМ5х28В наличии
ГОСТ 10337-80ВинтМ5х32В наличии
ГОСТ 10337-80ВинтМ5х36В наличии
ГОСТ 10337-80ВинтМ5х40В наличии
ГОСТ 10337-80ВинтМ5х45В наличии
ГОСТ 10337-80ВинтМ5х50В наличии
ГОСТ 10337-80ВинтМ5х55В наличии
ГОСТ 10337-80ВинтМ5х60В наличии
ГОСТ 10337-80ВинтМ5х70В наличии
ГОСТ 10337-80ВинтМ5х80В наличии
ГОСТ 10337-80ВинтМ6х12В наличии
ГОСТ 10337-80ВинтМ6х14В наличии
ГОСТ 10337-80ВинтМ6х16В наличии
ГОСТ 10337-80ВинтМ6х18В наличии
ГОСТ 10337-80ВинтМ6х20В наличии
ГОСТ 10337-80ВинтМ6х22В наличии
ГОСТ 10337-80ВинтМ6х25В наличии
ГОСТ 10337-80ВинтМ6х28В наличии
ГОСТ 10337-80ВинтМ6х32В наличии
ГОСТ 10337-80ВинтМ6х36В наличии
ГОСТ 10337-80ВинтМ6х40В наличии
ГОСТ 10337-80ВинтМ6х45В наличии
ГОСТ 10337-80ВинтМ6х50В наличии
ГОСТ 10337-80ВинтМ6х55В наличии
ГОСТ 10337-80ВинтМ6х60В наличии
ГОСТ 10337-80ВинтМ6х70В наличии
ГОСТ 10337-80ВинтМ6х80В наличии
ГОСТ 10337-80ВинтМ8х22В наличии
ГОСТ 10337-80ВинтМ8х25В наличии
ГОСТ 10337-80ВинтМ8х28В наличии
ГОСТ 10337-80ВинтМ8х32В наличии
ГОСТ 10337-80ВинтМ8х36В наличии
ГОСТ 10337-80ВинтМ8х40В наличии
ГОСТ 10337-80ВинтМ8х45В наличии
ГОСТ 10337-80ВинтМ8х50В наличии
ГОСТ 10337-80ВинтМ8х55В наличии
ГОСТ 10337-80ВинтМ8х60В наличии
ГОСТ 10337-80ВинтМ8х70В наличии
ГОСТ 10337-80ВинтМ8х80В наличии
ГОСТ 10337-80ВинтМ10х22В наличии
ГОСТ 10337-80ВинтМ10х25В наличии
ГОСТ 10337-80ВинтМ10х28В наличии
ГОСТ 10337-80ВинтМ10х32В наличии
ГОСТ 10337-80ВинтМ10х36В наличии
ГОСТ 10337-80ВинтМ10х40В наличии
ГОСТ 10337-80ВинтМ10х45В наличии
ГОСТ 10337-80ВинтМ10х50В наличии
ГОСТ 10337-80ВинтМ10х55В наличии
ГОСТ 10337-80ВинтМ10х60В наличии
ГОСТ 10337-80ВинтМ10х70В наличии
ГОСТ 10337-80ВинтМ10х80В наличии
ГОСТ 10337-80ВинтМ12х28В наличии
ГОСТ 10337-80ВинтМ12х32В наличии
ГОСТ 10337-80ВинтМ12х36В наличии
ГОСТ 10337-80ВинтМ12х40В наличии
ГОСТ 10337-80ВинтМ12х45В наличии
ГОСТ 10337-80ВинтМ12х50В наличии
ГОСТ 10337-80ВинтМ12х55В наличии
ГОСТ 10337-80ВинтМ12х60В наличии
ГОСТ 10337-80ВинтМ12х70В наличии
ГОСТ 10337-80ВинтМ12х80В наличии
ГОСТ 10337-80Винт2М2,5х6В наличии
ГОСТ 10337-80Винт2М2,5х8В наличии
ГОСТ 10337-80Винт2М2,5х10В наличии
ГОСТ 10337-80Винт2М2,5х12В наличии
ГОСТ 10337-80Винт2М2,5х14В наличии
ГОСТ 10337-80Винт2М2,5х16В наличии
ГОСТ 10337-80Винт2М2,5х18В наличии
ГОСТ 10337-80Винт2М3х6В наличии
ГОСТ 10337-80Винт2М3х8В наличии
ГОСТ 10337-80Винт2М3х10В наличии
ГОСТ 10337-80Винт2М3х12В наличии
ГОСТ 10337-80Винт2М3х14В наличии
ГОСТ 10337-80Винт2М3х16В наличии
ГОСТ 10337-80Винт2М3х18В наличии
ГОСТ 10337-80Винт2М3х20В наличии
ГОСТ 10337-80Винт2М3х22В наличии
ГОСТ 10337-80Винт2М3х25В наличии
ГОСТ 10337-80Винт2М3х28В наличии
ГОСТ 10337-80Винт2М3х32В наличии
ГОСТ 10337-80Винт2М3х36В наличии
ГОСТ 10337-80Винт2М3х40В наличии
ГОСТ 10337-80Винт2М3х45В наличии
ГОСТ 10337-80Винт2М3х50В наличии
ГОСТ 10337-80Винт2М3х55В наличии
ГОСТ 10337-80Винт2М3х60В наличии
ГОСТ 10337-80Винт2М4х8В наличии
ГОСТ 10337-80Винт2М4х10В наличии
ГОСТ 10337-80Винт2М4х12В наличии
ГОСТ 10337-80Винт2М4х14В наличии
ГОСТ 10337-80Винт2М4х16В наличии
ГОСТ 10337-80Винт2М4х18В наличии
ГОСТ 10337-80Винт2М4х20В наличии
ГОСТ 10337-80Винт2М4х22В наличии
ГОСТ 10337-80Винт2М4х25В наличии
ГОСТ 10337-80Винт2М4х28В наличии
ГОСТ 10337-80Винт2М4х32В наличии
ГОСТ 10337-80Винт2М4х36В наличии
ГОСТ 10337-80Винт2М4х40В наличии
ГОСТ 10337-80Винт2М4х45В наличии
ГОСТ 10337-80Винт2М4х50В наличии
ГОСТ 10337-80Винт2М4х55В наличии
ГОСТ 10337-80Винт2М4х60В наличии
ГОСТ 10337-80Винт2М5х10В наличии
ГОСТ 10337-80Винт2М5х12В наличии
ГОСТ 10337-80Винт2М5х14В наличии
ГОСТ 10337-80Винт2М5х16В наличии
ГОСТ 10337-80Винт2М5х18В наличии
ГОСТ 10337-80Винт2М5х20В наличии
ГОСТ 10337-80Винт2М5х22В наличии
ГОСТ 10337-80Винт2М5х25В наличии
ГОСТ 10337-80Винт2М5х28В наличии
ГОСТ 10337-80Винт2М5х32В наличии
ГОСТ 10337-80Винт2М5х36В наличии
ГОСТ 10337-80Винт2М5х40В наличии
ГОСТ 10337-80Винт2М5х45В наличии
ГОСТ 10337-80Винт2М5х50В наличии
ГОСТ 10337-80Винт2М5х55В наличии
ГОСТ 10337-80Винт2М5х60В наличии
ГОСТ 10337-80Винт2М5х70В наличии
ГОСТ 10337-80Винт2М5х80В наличии
ГОСТ 10337-80Винт2М6х12В наличии
ГОСТ 10337-80Винт2М6х14В наличии
ГОСТ 10337-80Винт2М6х16В наличии
ГОСТ 10337-80Винт2М6х18В наличии
ГОСТ 10337-80Винт2М6х20В наличии
ГОСТ 10337-80Винт2М6х22В наличии
ГОСТ 10337-80Винт2М6х25В наличии
ГОСТ 10337-80Винт2М6х28В наличии
ГОСТ 10337-80Винт2М6х32В наличии
ГОСТ 10337-80Винт2М6х36В наличии
ГОСТ 10337-80Винт2М6х40В наличии
ГОСТ 10337-80Винт2М6х45В наличии
ГОСТ 10337-80Винт2М6х50В наличии
ГОСТ 10337-80Винт2М6х55В наличии
ГОСТ 10337-80Винт2М6х60В наличии
ГОСТ 10337-80Винт2М6х70В наличии
ГОСТ 10337-80Винт2М6х80В наличии
ГОСТ 10337-80Винт2М8х22В наличии
ГОСТ 10337-80Винт2М8х25В наличии
ГОСТ 10337-80Винт2М8х28В наличии
ГОСТ 10337-80Винт2М8х32В наличии
ГОСТ 10337-80Винт2М8х36В наличии
ГОСТ 10337-80Винт2М8х40В наличии
ГОСТ 10337-80Винт2М8х45В наличии
ГОСТ 10337-80Винт2М8х50В наличии
ГОСТ 10337-80Винт2М8х55В наличии
ГОСТ 10337-80Винт2М8х60В наличии
ГОСТ 10337-80Винт2М8х70В наличии
ГОСТ 10337-80Винт2М8х80В наличии
ГОСТ 10337-80Винт2М10х22В наличии
ГОСТ 10337-80Винт2М10х25В наличии
ГОСТ 10337-80Винт2М10х28В наличии
ГОСТ 10337-80Винт2М10х32В наличии
ГОСТ 10337-80Винт2М10х36В наличии
ГОСТ 10337-80Винт2М10х40В наличии
ГОСТ 10337-80Винт2М10х45В наличии
ГОСТ 10337-80Винт2М10х50В наличии
ГОСТ 10337-80Винт2М10х55В наличии
ГОСТ 10337-80Винт2М10х60В наличии
ГОСТ 10337-80Винт2М10х70В наличии
ГОСТ 10337-80Винт2М10х80В наличии
ГОСТ 10337-80Винт2М12х28В наличии
ГОСТ 10337-80Винт2М12х32В наличии
ГОСТ 10337-80Винт2М12х36В наличии
ГОСТ 10337-80Винт2М12х40В наличии
ГОСТ 10337-80Винт2М12х45В наличии
ГОСТ 10337-80Винт2М12х50В наличии
ГОСТ 10337-80Винт2М12х55В наличии
ГОСТ 10337-80Винт2М12х60В наличии
ГОСТ 10337-80Винт2М12х70В наличии
ГОСТ 10337-80Винт2М12х80В наличии
